Геометрия Саграда Фамилия: гиперболоиды и архитектура Гауди

Храм Sagrada Família — один из самых необычных архитектурных проектов в истории. Его пространство производит сильное впечатление не только благодаря масштабу или декоративному богатству, но и благодаря уникальной геометрической логике, лежащей в основе всей конструкции.

Главной особенностью архитектуры Antoni Gaudí стало использование линейчатых поверхностей — геометрических форм, которые выглядят криволинейными, но могут быть построены исключительно из прямых линий.

К таким поверхностям относятся:

• гиперболоиды

• гиперболические параболоиды

• коноиды

• геликоиды

Все они образуются движением прямой линии по направляющим, создавая сложные криволинейные оболочки. Для архитектора конца XIX века это было революционным решением: вместо традиционных готических сводов Гауди создаёт пространство, построенное на чистой геометрии.

Сам архитектор писал, что такие формы обладают естественной выразительностью, потому что свет, падая на их поверхность под разными углами, создаёт богатую игру теней и бликов. В результате архитектура становится самодостаточной — форма заменяет декор.

Линейчатая поверхность (ruled surface) — это поверхность, образованная движением прямой линии в пространстве.

Её главные свойства:

• через каждую точку поверхности проходит прямая линия

• поверхность может быть построена набором прямых образующих

• внешне она выглядит плавной и криволинейной.

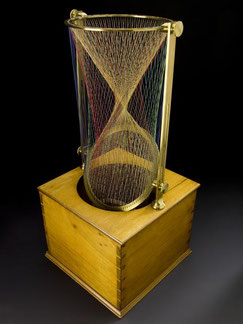

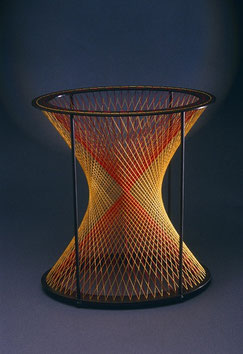

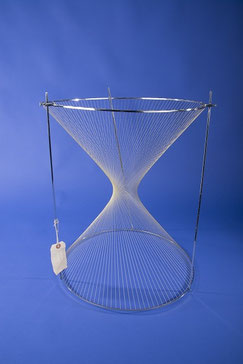

Классический пример — гиперболоид, который можно получить даже экспериментально: если скрутить цилиндр из натянутых нитей, нити образуют гиперболоидную форму.

Это свойство оказалось чрезвычайно важным для архитектуры. Оно позволяет создавать сложные кривые формы из прямых конструктивных элементов — каменных блоков, кирпича или балок.

Именно поэтому такие поверхности стали идеальным инструментом для Гауди, который стремился соединить математическую точность и органическую пластику природы.

Гауди считал, что архитектура должна учиться у природы. В растениях, костях и кристаллах он видел естественные геометрические закономерности.

Многие природные структуры обладают формами, близкими к:

• гиперболическим поверхностям

• спиралям

• параболическим кривым.

Поэтому геометрия его зданий воспринимается органично — как будто архитектура растёт, а не строится.

Линейчатые поверхности обладают важными инженерными преимуществами:

• равномерное распределение нагрузок

• высокая пространственная жёсткость

• экономия материала.

Благодаря этому Гауди смог отказаться от многих традиционных элементов готики — например, тяжёлых контрфорсов.

Своды храма работают как единая пространственная оболочка, распределяющая нагрузку по колоннам.

Несмотря на сложный внешний вид, такие формы можно построить довольно простыми методами:

• прямыми каменными блоками

• линейными шаблонами

• последовательной укладкой образующих.

Для строителей это означало, что они могли создавать сложную геометрию без необходимости вырезать сложные криволинейные элементы.

Таким образом Гауди нашёл редкое сочетание:

математическая сложность + технологическая простота.

Гиперболоид — одна из ключевых форм в архитектуре Саграда Фамилия.

Его главная особенность — двойная система прямых образующих. Это означает, что через каждую точку поверхности проходят две прямые линии.

Благодаря этому:

• форма чрезвычайно устойчива

• поверхность можно собрать из прямых элементов.

В храме гиперболоиды используются в нескольких местах:

• своды центрального нефа

• световые фонари

• верхние части башен

• апсидальные своды.

Особенно важна их роль в организации света. Гиперболоидные окна работают как пространственные световые колодцы, направляя солнечный свет внутрь храма.

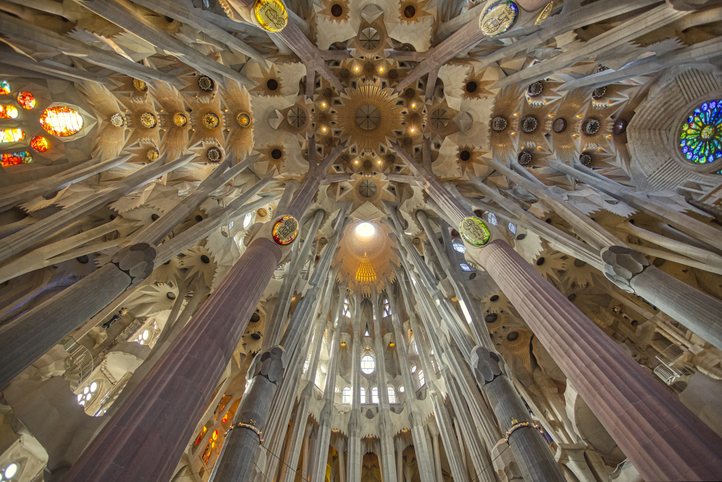

В результате интерьер храма напоминает каменный лес, где колонны выглядят как стволы деревьев, а своды — как переплетающиеся ветви.

Гиперболический параболоид имеет характерную форму седла.

С математической точки зрения его можно описать уравнением:

z = xy

Несмотря на двойную кривизну, поверхность полностью строится из прямых линий.

В архитектуре Гауди эти формы используются для:

• переходов между сводами

• элементов арок

• сложных соединений между колоннами и перекрытиями.

Именно благодаря таким поверхностям пространство храма выглядит не статичным, а динамическим.

Коноид — менее известная, но очень важная геометрическая форма.

Она возникает, когда прямая линия движется:

• вдоль кривой направляющей

• оставаясь параллельной заданной плоскости.

В архитектуре Саграда Фамилия коноиды выполняют важную роль:

• соединяют разные типы поверхностей

• создают плавные переходы между элементами

• формируют сложные части кровли.

Именно такие поверхности позволяют архитектуре храма выглядеть органичной и текучей.

Ещё одной важной формой является геликоид — поверхность, возникающая при вращении прямой линии вокруг оси с одновременным поступательным движением.

В Саграда Фамилия эта геометрия проявляется в:

• винтовых лестницах башен

• скрученных колоннах

• спиральных переходах между уровнями.

Колонны в храме постепенно меняют своё сечение — от квадрата у основания к кругу у вершины. Это создаёт впечатление, что камень растёт и закручивается, подобно стволу дерева.

Одной из самых удивительных особенностей работы Гауди был его метод проектирования.

Он почти не использовал традиционные архитектурные чертежи. Вместо этого он создавал:

• гипсовые модели

• подвесные модели из цепей

• пространственные макеты.

Цепные модели работали как физический аналог расчёта нагрузок: если подвесить цепь между точками, она принимает форму оптимальной арки. Перевернув эту модель, архитектор получал идеальную форму свода.

Таким образом Гауди создавал архитектуру, основанную на естественной геометрии сил.

Использование линейчатых поверхностей сделало архитектуру Саграда Фамилия уникальной по нескольким причинам.

Геометрия становится декором

Форма сама создаёт художественный эффект.

Наука соединяется с архитектурой

Гауди использует математические принципы задолго до цифрового проектирования.

Предвосхищение современной архитектуры

Многие идеи Гауди были реализованы лишь в XX веке с появлением тонкостенных бетонных оболочек и параметрического моделирования.

Фактически архитектор создал систему, которая напоминает современный алгоритмический дизайн, но сделал это задолго до появления компьютеров.

Архитектура Саграда Фамилия — это редкий пример того, как абстрактная математика превращается в пространственный опыт.

Используя гиперболоиды, параболоиды, коноиды и геликоиды, Антонио Гауди:

• объединил геометрию и природу

• нашёл новые конструктивные решения

• создал архитектуру, в которой структура и красота совпадают.

Именно поэтому храм остаётся не только символом Барселоны, но и одним из самых необычных архитектурных экспериментов в истории.
